Práctica 4 ENUNCIADO — Proteger rutas con Nginx Proxy Manager y Flask

Objetivo

1. Clonar el repositorio Git proporcionado.
2. Levantar los servicios necesarios del proyecto.
3. Configurar el dominio practica4.dam en el archivo hosts.
4. Configurar el reverse proxy escuchando en el puerto 83.
5. Redirigir cada ruta al servicio correspondiente.
6. Proteger las rutas necesarias mediante comprobación de autenticación.
7. Configurar correctamente las rutas estáticas:
   • /CSS
   • /static
8. Verificar que las páginas cargan con su diseño correspondiente.
9. Comprobar el comportamiento con:
   • usuario no autenticado.
   • usuario autenticado con rol de empleado.
   • usuario autenticado con rol de administrador.

En esta práctica se entrega un proyecto ya desarrollado que integra tres tecnologías web diferentes:

• Java / JSP, desplegado en Tomcat.
• Python / Flask, encargado de la autenticación y algunas rutas protegidas.
• PHP, con una zona privada protegida mediante el sistema de autenticación común.

El objetivo principal de la práctica no es programar estas aplicaciones, sino configurar correctamente un reverse proxy que permita acceder a todas ellas desde un único punto de entrada.

El dominio local que se utilizará será:

practica4.dam

Como el puerto 80 puede estar ocupado en el equipo, el reverse proxy deberá escuchar en el puerto:

83

Por tanto, la aplicación deberá ser accesible desde:

http://practica4.dam:83

---

2. Material proporcionado

Enlace a repositorio Git con el proyecto base:

https://gitercilla.erciapps.home.arpa/damx/practica4.git

El proyecto incluye los servicios necesarios para ejecutar las aplicaciones Java, Flask y PHP, pero será necesario configurar correctamente el reverse proxy para que todas las rutas funcionen desde el mismo dominio.

---

3. Objetivo de la práctica

Configurar un reverse proxy que actúe como punto único de entrada al sistema y redirija cada petición al servicio correspondiente.

La ruta principal / deberá apuntar a la aplicación Java/JSP.

Desde esa aplicación se podrá navegar hacia rutas gestionadas por Flask o PHP, manteniendo siempre una experiencia de navegación coherente.

---

4. Configuración del dominio local

Antes de probar el proyecto, se deberá añadir una entrada en el archivo hosts del sistema operativo.

En Linux:

sudo nano /etc/hosts

Añadir:

127.0.0.1 practica4.dam

En Windows, el archivo se encuentra normalmente en:

C:\Windows\System32\drivers\etc\hosts

Y se añadirá igualmente:

127.0.0.1 practica4.dam

---

5. Requisitos funcionales del reverse proxy

El reverse proxy debe cumplir los siguientes requisitos.

5.1. Punto de entrada principal

La ruta raíz debe enviar las peticiones a la aplicación Java:

/

Ejemplo de acceso:

http://practica4.dam:83/

Esta ruta debe cargar correctamente la aplicación JSP principal.

---

5.2. Rutas de autenticación en Flask

Las siguientes rutas deben enviarse a la aplicación Flask:

/login
/logout
/registro
/403

La ruta /login debe permitir iniciar sesión.

La ruta /logout debe cerrar la sesión.

La ruta /registro debe permitir registrar usuarios si el proyecto lo contempla.

La ruta /403 mostrará una página de acceso denegado.

La ruta /auth/verify será utilizada internamente por el reverse proxy para comprobar si un usuario tiene sesión iniciada y si posee el rol necesario.

---

5.3. Rutas protegidas

Algunas rutas estarán protegidas mediante autenticación.

Por ejemplo:

/protegida

o rutas JSP protegidas como:

/vistas/protegida_admin.jsp
/vistas/protegida_empleado.jsp

El reverse proxy deberá comprobar, antes de permitir el acceso, si el usuario está autenticado y si tiene el rol correspondiente.

Si el usuario no ha iniciado sesión, deberá ser redirigido a:

/login

Si el usuario ha iniciado sesión pero no tiene permisos suficientes, deberá mostrarse la página:

/403

---

5.4. Ruta PHP

La aplicación PHP deberá quedar accesible desde la ruta que se indique en el proyecto, por ejemplo:

/privada

Esta ruta también podrá estar protegida mediante autenticación y rol.

---

6. Atención especial a las rutas estáticas

Uno de los puntos más importantes de la práctica es configurar correctamente las rutas de archivos estáticos.

Al trabajar con varias tecnologías detrás de un único dominio, pueden aparecer errores si el navegador intenta cargar archivos CSS, JavaScript o imágenes desde una ruta incorrecta.

Se deberá prestar especial atención a rutas como:

/CSS
/static

6.1. Ruta /CSS

Si la aplicación Java utiliza estilos desde una carpeta como:

/CSS

el reverse proxy debe enviar esa ruta al servicio Java/Tomcat.

Por ejemplo:

/CSS/estilos.css

debe llegar correctamente a la aplicación Java.

Si esta ruta no se configura bien, la página principal puede cargar sin estilos.

---

6.2. Ruta /static

Flask utiliza habitualmente la ruta:

/static

para servir archivos CSS, JavaScript o imágenes.

Por tanto, esta ruta debe enviarse al servicio Flask.

Por ejemplo:

/static/css/style.css

debe cargar correctamente desde Flask.

Si esta ruta no se configura bien, las páginas de login, registro, error 403 o vistas protegidas de Flask pueden aparecer sin diseño.

---

7. Tabla orientativa de rutas

La configuración final deberá respetar una estructura similar a la siguiente:

Ruta	Servicio destino	Descripción
/	Java / Tomcat	Página principal del proyecto
/CSS	PHP	Estilos de la aplicación PHP
/login	Flask	Inicio de sesión
/logout	Flask	Cierre de sesión
/registro	Flask	Registro de usuarios
/403	Flask	Página de acceso denegado
/static	Flask	Archivos estáticos de Flask
/protegida	Flask	Vista protegida de Flask
/privada	PHP	Zona privada PHP
/vistas/protegida_admin.jsp	Java / Tomcat	Vista JSP protegida para administrador
/vistas/protegida_empleado.jsp	Java / Tomcat	Vista JSP protegida para empleado

La tabla puede variar ligeramente según la estructura final del proyecto, pero el alumnado deberá justificar cualquier cambio.

---

8. Pruebas mínimas obligatorias

Comprobar, como mínimo, los siguientes casos:

Prueba 1: acceso a la página principal

Acceder a:

http://practica4.dam:83/

Resultado esperado:

• Se muestra la aplicación Java/JSP.
• Se cargan correctamente los estilos CSS.

---

Prueba 2: acceso al login

Acceder a:

http://practica4.dam:83/login

Resultado esperado:

• Se muestra la página de login de Flask.
• Se cargan correctamente los estilos de Flask.

---

Prueba 3: acceso a ruta protegida sin sesión

Acceder sin iniciar sesión a:

http://practica4.dam:83/protegida

Resultado esperado:

• El usuario es redirigido a /login.
• No aparece error de conexión reiniciada.
• No aparece error 502, 404 o página sin diseño.

---

Prueba 4: acceso con usuario sin permisos

Iniciar sesión con un usuario sin rol de administrador e intentar acceder a una ruta solo para administradores.

Resultado esperado:

• Se muestra la página /403.
• La página mantiene la estética del proyecto.

---

Prueba 5: acceso con usuario administrador

Iniciar sesión con usuario administrador y acceder a las rutas protegidas.

Resultado esperado:

• El acceso se permite correctamente.
• Se muestran los datos o la vista correspondiente.
• Los botones de navegación funcionan correctamente.

---

Prueba 6: carga de recursos estáticos

Comprobar en las herramientas de desarrollador del navegador que no hay errores 404 en rutas como:

/CSS/...
/static/...

Resultado esperado:

• No hay errores al cargar CSS, JS o imágenes.
• Las páginas mantienen el diseño visual esperado.

---

Ayuda

1. Clona el repositorio en tu directorio de trabajo

cd ~
git clone https://gitercilla.erciapps.home.arpa/damx/practica4.git

2. Accede a la carpeta y levanta el servicio docker

cd practica4
docker compose up -d --build

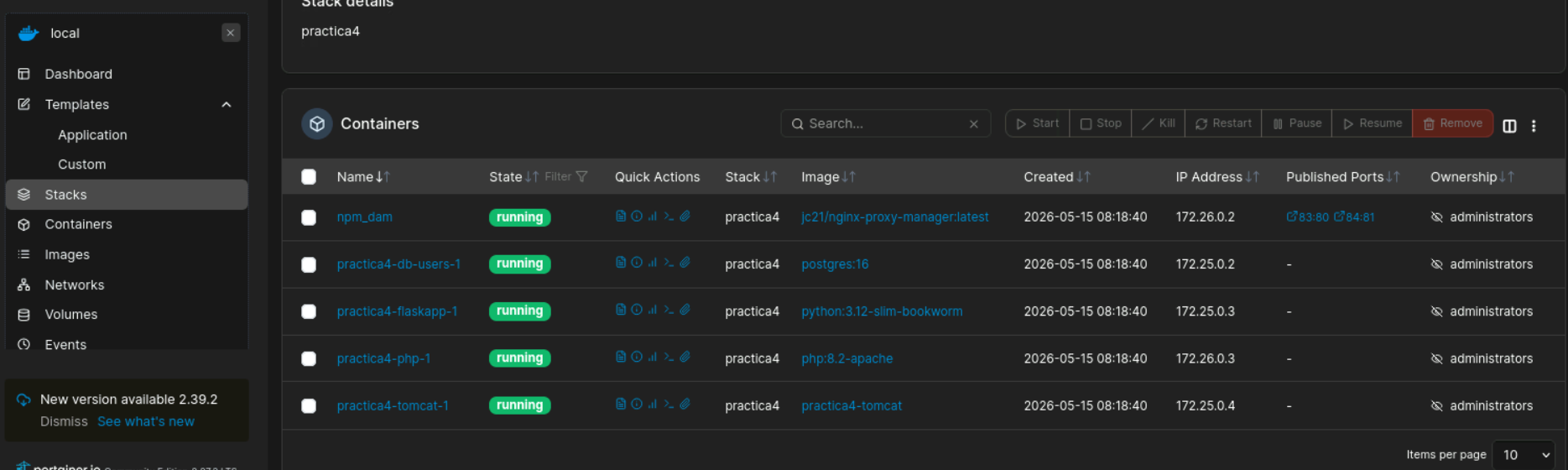

3. Comprobar el stack en portainer

4. Configurar /etc/hosts con el nombre de dominio

sudo nano /etc/hosts

Poner al final:

127.0.0.1 practica4.dam

5. Entrar al reverse proxy desde el navegador

http://localhost:84

Los datos de acceso son:

Usuario: admin@dam.ies
Contraseña: admin123

6. Establecer configuración general como

location = /_flask_auth_admin {
    internal;
    proxy_pass http://practica4-flaskapp-1:8888/auth/verify;
    proxy_pass_request_body off;
    proxy_set_header Content-Length "";
    proxy_set_header Cookie $http_cookie;
    proxy_set_header Authorization $http_authorization;
    proxy_set_header X-Required-Roles "admin";
    proxy_set_header X-Original-URI $request_uri;
    proxy_set_header X-Original-Host $host;
    proxy_set_header X-Original-Method $request_method;
    proxy_set_header X-Real-IP $remote_addr;
    proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
}
location = /_flask_auth_empleado {
    internal;
    proxy_pass http://practica4-flaskapp-1:8888/auth/verify;
    proxy_pass_request_body off;
    proxy_set_header Content-Length "";
    proxy_set_header Cookie $http_cookie;
    proxy_set_header Authorization $http_authorization;
    proxy_set_header X-Required-Roles "empleado";
    proxy_set_header X-Original-URI $request_uri;
    proxy_set_header X-Original-Host $host;
    proxy_set_header X-Original-Method $request_method;
    proxy_set_header X-Real-IP $remote_addr;
    proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
}

7. Configurar el dominio practica4.dam para que redirija al contenedor de java.

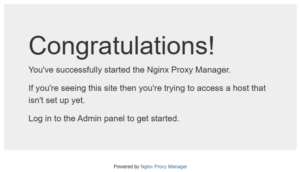

En caso de no configurar nada, al entrar a la página web aparecerá:

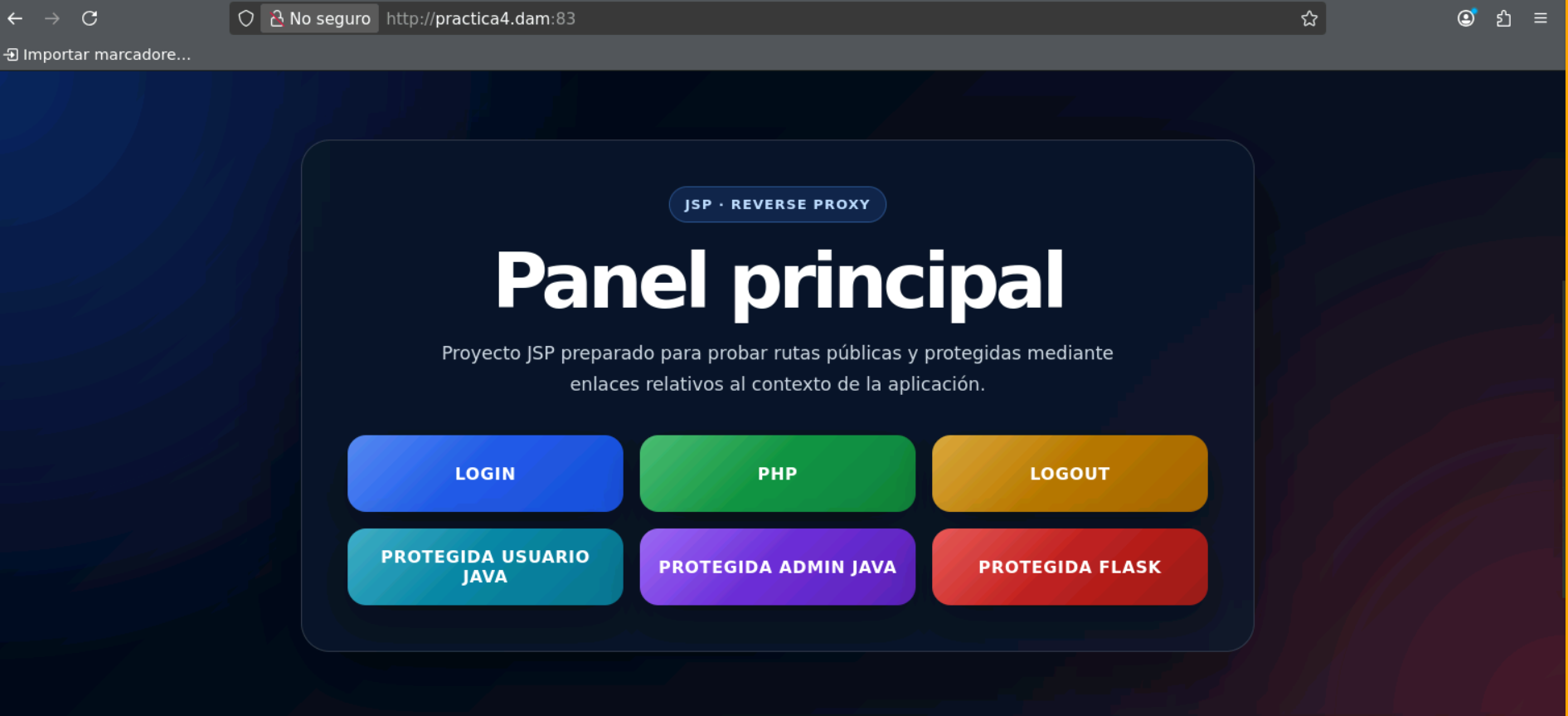

Una vez configurado bien debe aparecer:

8. Las rutas protegidas (en custom locations) deberán tener esta configuración :

Proteger admin:

auth_request /_flask_auth_admin;

auth_request_set $auth_user_id $upstream_http_x_user_id;
auth_request_set $auth_username $upstream_http_x_username;
auth_request_set $auth_role $upstream_http_x_role;

error_page 401 =302 /login?next=$uri;
error_page 403 =403 /403;

proxy_set_header X-User-Id $auth_user_id;
proxy_set_header X-Username $auth_username;
proxy_set_header X-Role $auth_role;

Proteger empleado:

auth_request /_flask_auth_empleado;

auth_request_set $auth_user_id $upstream_http_x_user_id;
auth_request_set $auth_username $upstream_http_x_username;
auth_request_set $auth_role $upstream_http_x_role;

error_page 401 =302 /login?next=$uri;
error_page 403 =403 /403;

proxy_set_header X-User-Id $auth_user_id;
proxy_set_header X-Username $auth_username;
proxy_set_header X-Role $auth_role;

Video resultado final

9. Entrega

Explicar en persona el funcionamiento de la práctica.

FECHA

---

10. Consejos

El objetivo no es modificar profundamente el código de las aplicaciones, sino comprender cómo un reverse proxy puede unificar varios servicios bajo un mismo dominio.

Un error habitual será que la página cargue pero aparezca sin estilos. En ese caso, se deberá revisar qué servicio está recibiendo las peticiones a rutas como:

/CSS
/static

Otro error habitual será proteger accidentalmente /login o /403. Estas rutas deben quedar accesibles sin autenticación, ya que son necesarias para iniciar sesión o mostrar errores de permisos.
