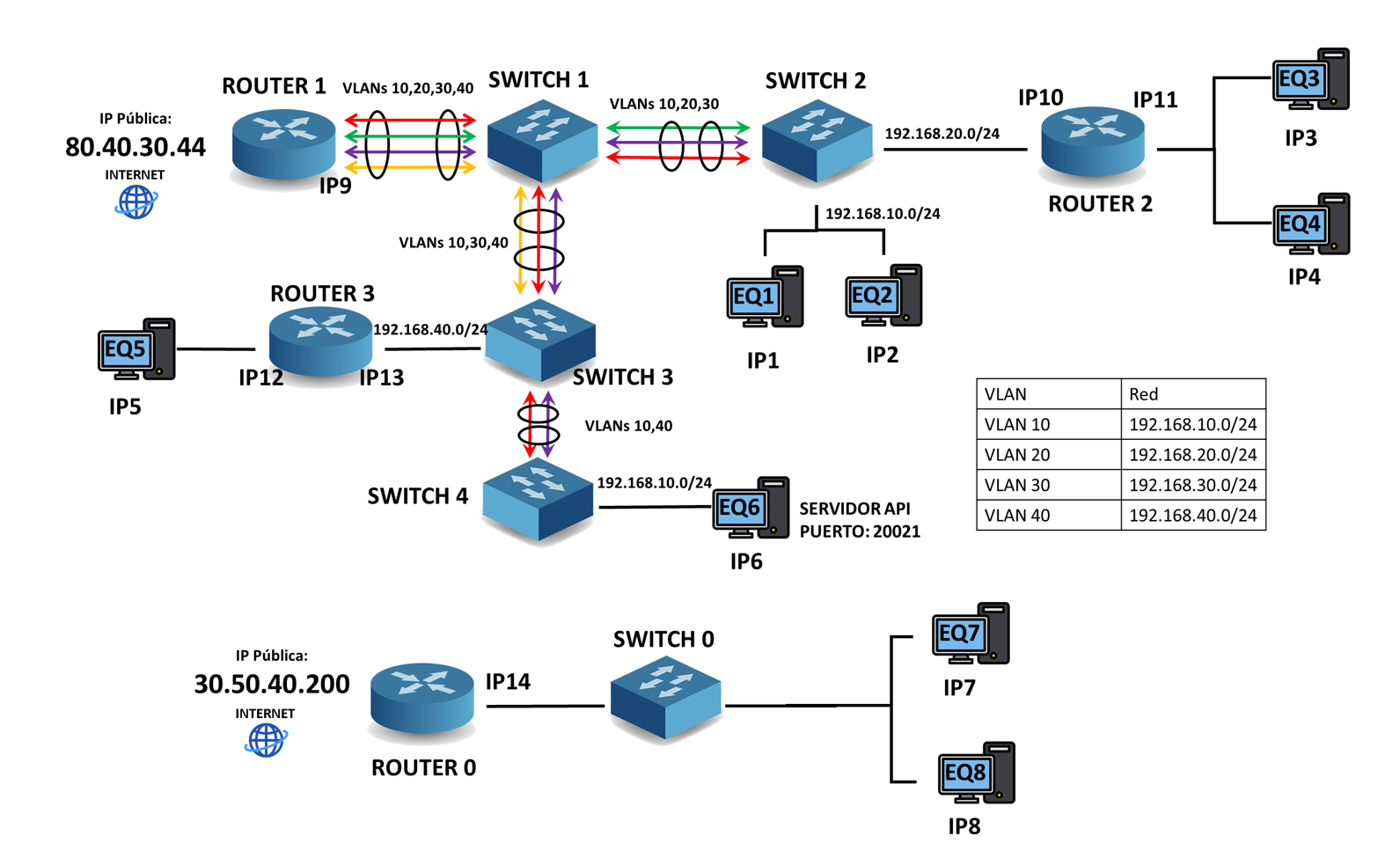

SOLUCIÓN EXAMEN 1ª ORDINARIA REDES UT5 2026
SOLUCIÓN EXAMEN PARCIAL REDES UT5 2026
APARTADO 2

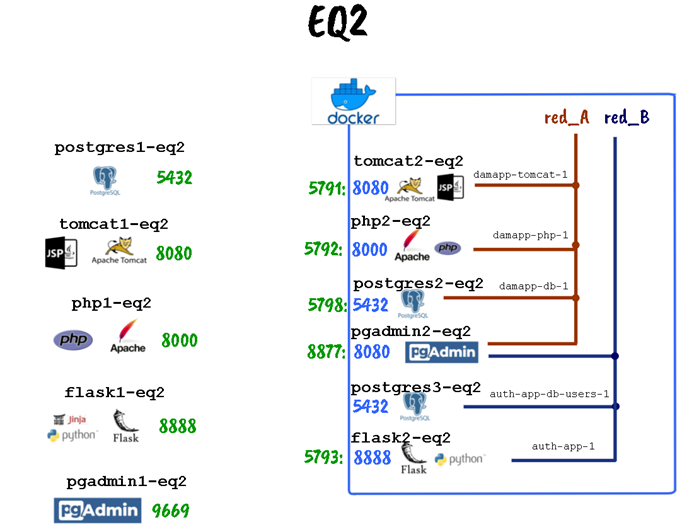

A partir de las imágenes facilitadas, escribe el HOST y PUERTO necesarios para establecer una conexión correcta, si se desea acceder a los diferentes servidores POSTGRES desde los PGADMIN indicados.
NOTA: EQ2 TIENE LOS SERVICIOS DE LA IMAGEN, LAS REDIRECCIONES NECESARIAS ESTÁN REALIZADAS. NO HAY REGLAS DE BLOQUEO DE FIREWALL
PGADMIN: EQ1
POSTGRES: EQ1
HOST:localhost / IP1 / EQ1
PUERTO: 5432
PGADMIN: EQ1
POSTGRES: EQ4
HOST: IP11
PUERTO: 5432
PGADMIN: EQ1
POSTGRES: EQ7
HOST:92.36.40.55
PUERTO: 5432
PGADMIN: EQ1
POSTGRES: postgres3-eq2
HOST: -
PUERTO: -
PGADMIN: EQ2
POSTGRES: postgres2-eq2
HOST: localhost
PUERTO: 5798
PGADMIN: EQ2-docker
POSTGRES: postgres1-eq2
HOST: IP2
PUERTO: 5432
PGADMIN: EQ2-docker
POSTGRES: postgres3-eq2
HOST:auth-app-db-users-1
PUERTO:5432
PGADMIN: EQ1
POSTGRES: EQ2
HOST:IP2
PUERTO:5432
PGADMIN: EQ1
POSTGRES: postgres1-eq2
HOST: IP2
PUERTO: 5432
PGADMIN: EQ1
POSTGRES: postgres2-eq2
HOST: IP2
PUERTO: 5798
PGADMIN: EQ2
POSTGRES: postgres1-eq2
HOST:localhost
PUERTO:5432
PGADMIN: EQ2
POSTGRES: postgres3-eq2
HOST:-
PUERTO:-
PGADMIN: EQ2-docker
POSTGRES: postgres2-eq2
HOST:damapp-db-1
PUERTO:5432
APARTADO 3

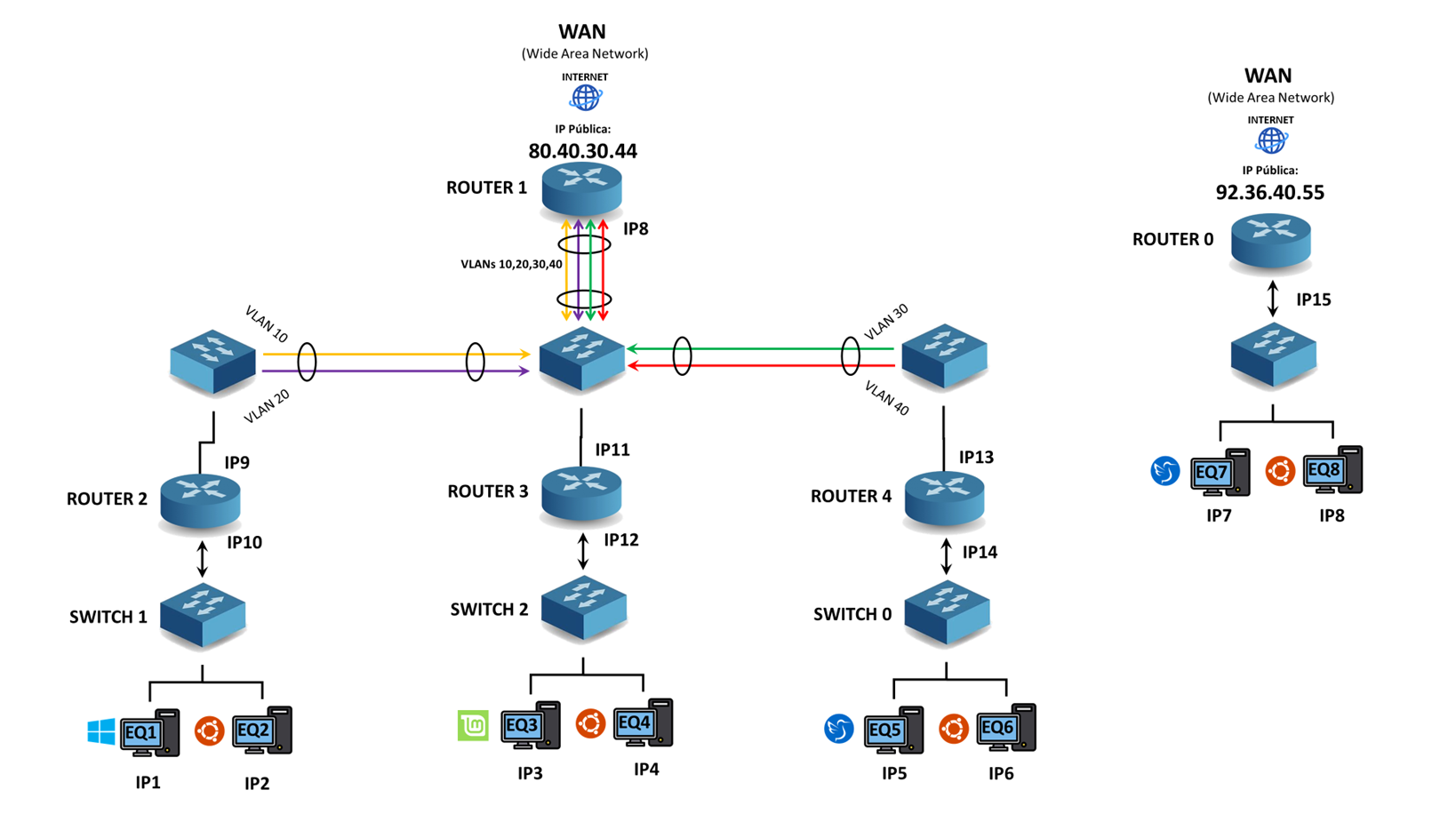

Acceder a servicio EQ1:5000 desde INTERNET
RUTA:80.40.30.44:5000
PUERTO ENTRADA:5000
IP DESTINO:IP9
PUERTO DESTINO:5000
Nº ROUTER:ROUTER 1
PUERTO ENTRADA:5000
IP DESTINO:IP1
PUERTO DESTINO:5000
Nº ROUTER:ROUTER 2
Acceder a servicio EQ4:5000 desde INTERNET
RUTA:80.40.30.44:5001
PUERTO ENTRADA:5001
IP DESTINO:IP11
PUERTO DESTINO:5001
Nº ROUTER:ROUTER1
PUERTO ENTRADA:5001
IP DESTINO:IP4
PUERTO DESTINO:5000
Nº ROUTER: ROUTER3
EN MÁQUINA EQ2: Acceder a servicio postgres2-eq2 desde flask2-eq2
RUTA:IP2:5798
PUERTO ENTRADA:-
IP DESTINO:-
PUERTO DESTINO:-
Nº ROUTER:-
PUERTO ENTRADA:
IP DESTINO:
PUERTO DESTINO:
Nº ROUTER:
Acceder a servicio EQ7:22 desde INTERNET
RUTA:92.36.40.55:2222
PUERTO ENTRADA:2222
IP DESTINO:IP7
PUERTO DESTINO:22
Nº ROUTER:ROUTER0
Acceder a servicio EQ1:22 desde EQ2
RUTA:IP1:22
PUERTO ENTRADA:-
IP DESTINO:-
PUERTO DESTINO:-
Nº ROUTER:-
Acceder a servicio EQ1:5000 desde EQ8
RUTA:80.40.30.44:5000
PUERTO ENTRADA:-
IP DESTINO:-
PUERTO DESTINO:-
Nº ROUTER:-
Acceder a servicio SSH (puerto por defecto) de EQ1 desde INTERNET
RUTA:80.40.30.44:22
PUERTO ENTRADA:22
IP DESTINO:IP9
PUERTO DESTINO:22
Nº ROUTER:ROUTER1
PUERTO ENTRADA:22
IP DESTINO:IP1
PUERTO DESTINO:22
Nº ROUTER:ROUTER2
APARTADO 4
Asumiendo el puerto por defecto 22, y que ROUTER1 y ROUTER2 tienen las redirecciones adecuadas para efectuar una conexión por ssh desde internet hasta EQ2, si nos conectamos por ssh desde EQ7 a EQ2: completa la siguiente expresión si queremos usar los siguientes servicios en nuestro equipo local EQ7 (usa los puertos que creas convenientes):
php1-eq2
flask1-eq2
postgres3-eq2
tomcat2-eq2
eq1:5000
eq6:7900
ssh -i __(1)__ dam@__(2)__ -L __(3)__ -L __(4)__ -L __(5)__ -L __(6)__
(1):ruta al id_rsa
(2):80.40.30.44
(3):8000:127.0.0.1:8000
(4):8800:127.0.0.1:8888
(5):-
(6):8808:127.0.0.1:5791
(7):9988:IP1:5000
(8):9898:IP13:7900
SOLUCIÓN EXAMEN PARCIAL REDES UT5 2025
1. Redirección de Puertos
Situaciones:
1.1 El equipo linuxMint1 desea acceder a un servicio alojado en server3.
o Indica las redirecciones de puertos necesarias en formato:
PUERTO_ENTRADA : IP_DESTINO : PUERTO_DESTINO (Ejemplo: 80 : IP2 : 80)
o Indica qué IP y puerto debe utilizar linuxMint1 para acceder al servicio (Ejemplo: IP7:5000).
IP5:20002
1.2 El equipo server3 necesita acceder a un servicio en server5.
o Mismos apartados que en 1.1.
REDIRECCIÓN EN ROUTER 3:
20004:IP8:20004
IP2:20004
1.3 El equipo linuxMint2 desea acceder a un servicio en server9.
o Mismos apartados que en 1.1.
REDIRECCIÓN EN ROUTER 4
80:IP13:5000
REDIRECCIÓN EN ROUTER 6
5000:IP15:20001
IP16:80
1.4 El equipo server6 desea acceder a un servicio en server1.
o Mismos apartados que en 1.1.
NO HAY REDIRECCIÓN
IP11:20005
1.5 El equipo server9 quiere acceder a un servicio en server3.
o Mismos apartados que en 1.1.
REDIRECCIÓN ROUTER1
8080:IP1:8888
REDIRECCIÓN ROUTER 2
8888:IP5:20002
IP0:8080
1.6. Además, responde:
• ¿Qué configuraciones de red serían necesarias para permitir que server8 acceda al servicio de server5 a través del puerto 80? Nota: No se permite cambiar las reglas de ROUTER1
REDIRECCIÓN EN ROUTER 3
80:IP8:20004
2. Conexiones SSH y Redirección de Puertos
2.1 Si nos conectamos mediante SSH a linuxMint1, responde:
• ¿Qué redirección de puertos debes realizar para acceder al escritorio remoto (puerto 3389) de linuxMint2?
o Indica una redirección válida usando la opción -L: PUERTO_LOCAL : IP_DESTINO : PUERTO_REMOTO.
-L 4444:IP2:3389 (ASUMIENDO QUE ROUTER3 TIENE LA REDIRECCIÓN ESTABLECIDA)
3389:IP7:3389
• ¿Cómo accederías al escritorio remoto desde tu propio equipo?
o Indica IP:PUERTO y la herramienta que utilizarías.
localhost:4444
2.2 Si nos conectamos mediante SSH a linuxMint1, responde:
• ¿Qué redirección de puertos debes realizar para conectarte al servicio de base de datos PostgreSQL (puerto 5432)?
o Indica una redirección válida usando la opción -L: PUERTO_LOCAL : IP_DESTINO : PUERTO_REMOTO.
-L 4445:IP2:5432
REDIRECCIÓN 5432:IP10:5432
• ¿Cómo accederías a la base de datos desde tu propio equipo?
o Indica IP:PUERTO y la herramienta que utilizarías.
localhost:4445
________________________________________
3. Asignación de IPs
Indica una IP válida:
IP 11: 192.168.98.20
IP 0: 80.200.145.14
IP 12: 192.168.90.1
IP 4: 192.168.3.70
IP 14: 192.168.1.10
IP 15: 192.168.2.10
Utiliza la red base 192.168.10.0/24 para realizar los cálculos.
Se necesita diseñar dos redes que permitan conectar al menos 255 equipos en cada una.
Para cada red, debes indicar:
• La IP de red.
• La máscara de red.
• La puerta de enlace propuesta.
• La dirección de broadcast.
• El rango de IPs disponible para los equipos.
Red 1: 192.168.10.0/23
IP de red: 192.168.10.0
Máscara: 255.255.254.0 (equivale a /23)
Gateway: 192.168.10.1 (propuesta)
Broadcast: 192.168.11.255
Rango para equipos: 192.168.10.1 – 192.168.11.254
IPs útiles: 510
Red 2: 192.168.12.0/23
IP de red: 192.168.12.0
Máscara: 255.255.254.0 (/23)
Gateway: 192.168.12.1 (propuesta)
Broadcast: 192.168.13.255
Rango para equipos: 192.168.12.1 – 192.168.13.254
IPs útiles: 510
